空调水、采暖管道支吊架施工方案

发布时间：2022-11-18浏览次数：865

空调水、采暖管道支吊架施工方案

一、编制依据

.《建筑给水排水及采暖工程施工质量验收规范》GB50242-2021；

《通风与空调工程施工质量验收规范》GB50243-2021

.《室内管道支架及吊架》03S402；

.《管道支架、吊架》05S9;

二、管材质与连接方式

采暖系统：

采暖系统采用内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。

空调水及蒸汽系统：

采用内外壁热浸镀锌钢管，DN＜100，丝扣连接；DN≥100采用无缝钢管，焊接。

三、支吊架的分类

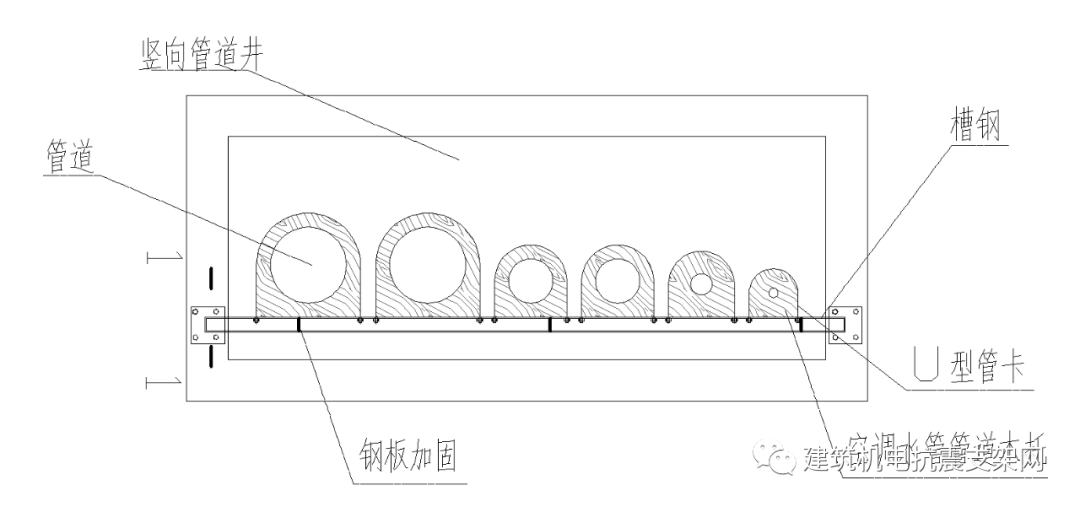

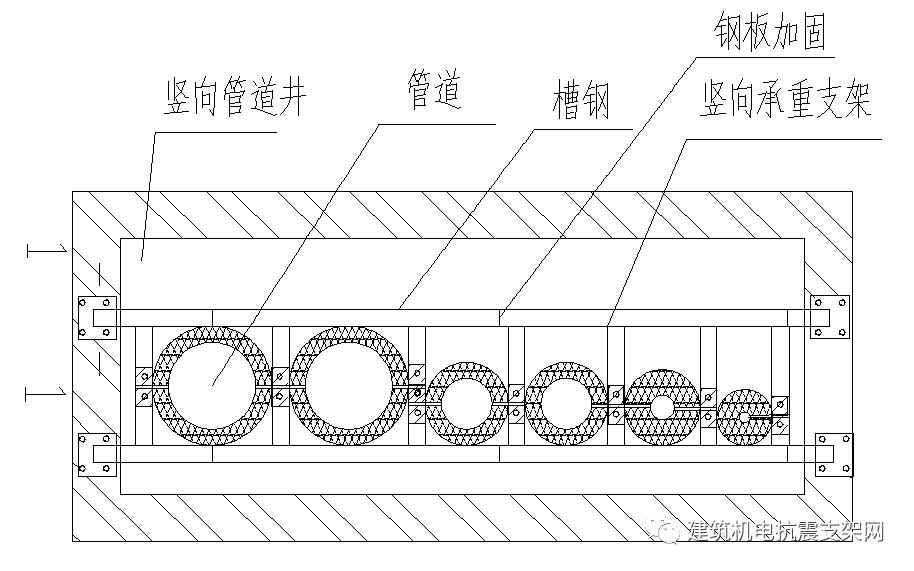

垂直管道滑动支架做法：



材料选用表：

管径mm	管径mm-1	支架梁	钢板mm	扁钢管卡	胀栓
DN80	≤DN80	[10048	160×160×10	-50×5	4×M12
DN100	≤DN100	[10048	160×160×10	-50×5	4×M14
DN125	≤DN125	[12053	180×180×10	-50×5	4×M16
DN150	≤DN150	[14058	200×200×10	-50×5	4×M16
DN200-300	≤DN200-300	[16063	220×220×10	-50×5	4×M16

表1（六管）-整体支架中加设锚固点

管径mm	管径mm-1	支架梁	钢板mm	扁钢管卡	胀栓
DN50	≤DN50	[8043	140×140×8	-50×5	4×M10
DN65	≤DN65	[8043	140×140×10	-50×5	4×M10
DN80	≤DN80	[10048	160×160×10	-50×5	4×M12
DN100	≤DN100	[10048	160×160×10	-50×5	4×M12
DN125	≤DN125	[12053	180×180×10	-50×5	4×M14
DN150	≤DN150	[14058	200×200×10	-50×5	4×M14

表2（四管）-整体支架中间加设锚固点

管径mm	管径mm-1	支架梁	钢板mm	扁钢管卡	胀栓
DN50	≤DN50	[8043	120×80×6	-50×5	2×M10
DN65	≤DN65	[8043	120×80×8	-50×5	2×M10
DN80	≤DN80	[8043	120×80×8	-50×5	2×M10

表3（两管）

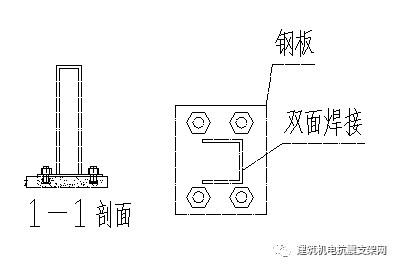

垂直管道固定支架做法：



材料选用表：

管径mm	管径mm-1	支架梁	钢板mm	扁钢管卡	胀栓
DN80	≤DN80	[10048	160×160×10	-50×5	4×M12
DN100	≤DN100	[10048	160×160×10	-50×5	4×M14
DN125	≤DN125	[12053	180×180×10	-50×5	4×M16
DN150	≤DN150	[14058	200×200×10	-50×5	4×M16
DN200-300	≤DN200-300	[16063	220×220×10	-50×5	4×M16

表4（六管）-整体支架中加设锚固点

表5（四管）-整体支架中间加设锚固点

管径mm	管径mm-1	支架梁	钢板mm	扁钢管卡	胀栓
DN50	≤DN50	[8043	140×140×8	-50×5	4×M10
DN65	≤DN65	[8043	140×140×10	-50×5	4×M10
DN80	≤DN80	[10048	160×160×10	-50×5	4×M12
DN100	≤DN100	[10048	160×160×10	-50×5	4×M12
DN125	≤DN125	[12053	180×180×10	-50×5	4×M14
DN150	≤DN150	[14058	200×200×10	-50×5	4×M14

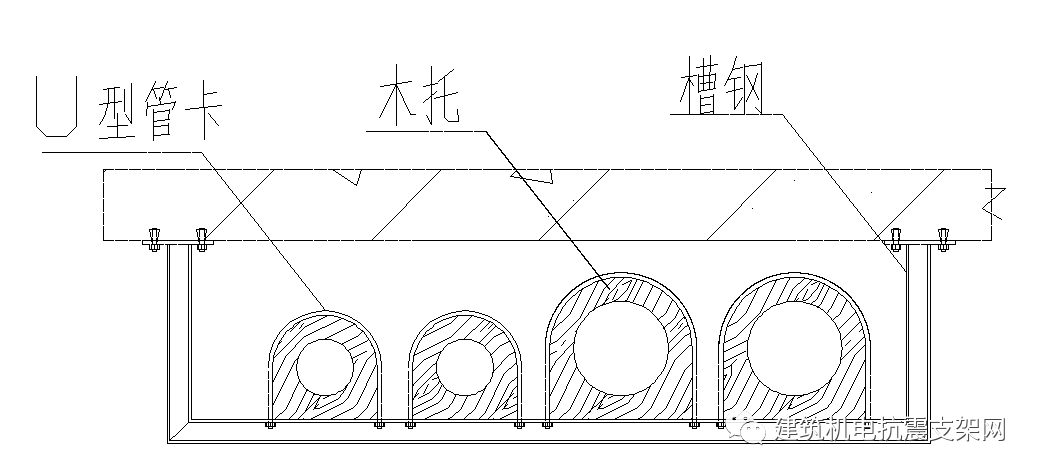

水平管道滑动支架做法：


（DN＜100）


（DN＜100）

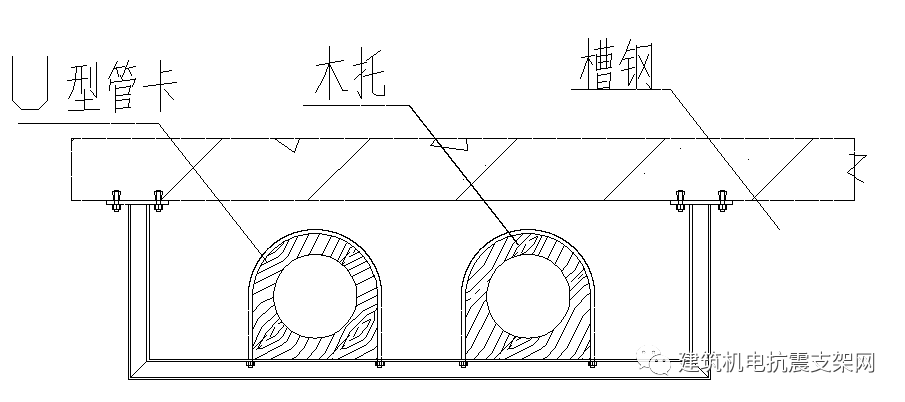

（DN≥100）


（DN≥100）

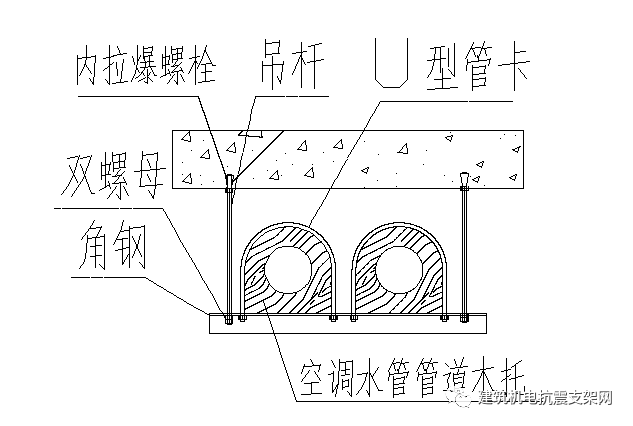

材料选用表6双管吊架

管径	吊杆	扁钢管卡	支架梁	内拉螺栓	胀栓	钢板
DN32-50	2×Φ10	-50×5	∟40×4	M10
DN65-80	2×Φ10	-50×5	∟50×5	M10
DN100-150	[10048	-50×5	[10048		2×M12	200²×6
DN200-300	[12053	-50×5	[12053		2×M12	200²×6

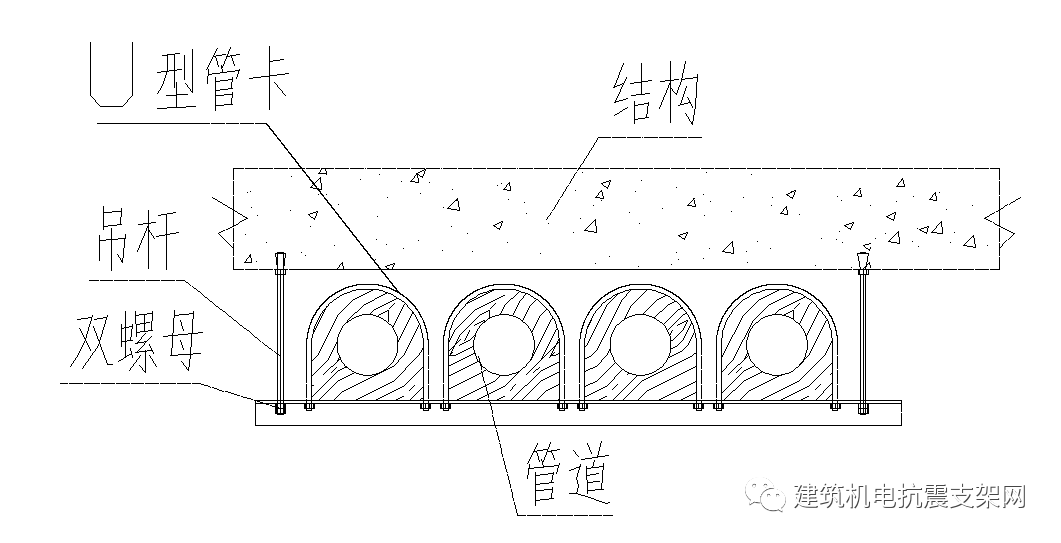

材料选用表7四管吊架

管径	吊杆	扁钢管卡	支架梁	内拉螺栓	胀栓	钢板
DN32-50	2×Φ12	-50×5	∟50×5	M12
DN65-80	2×Φ12	-50×5	∟63×6	M12
DN100-150	[12053	-50×5	[12053		4×M12	200²x6
DN200-300	[14058	-50×5	[14058		4×M12	200²×6

水平管道防晃支架做法


（DN＜100）

表8管道防晃支架

管径（双管）	型钢支梁	钢板尺寸	胀栓规格	扁钢管卡
DN32-50	∟63×6	140×80×8	M10	-50*5
DN50-80	∟75×7	160×80×8	M12	-50*5

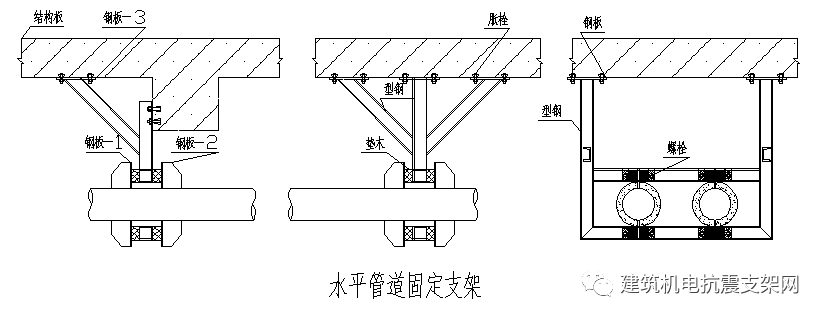

水平管道固定支架做法


材料选用表9

管径	型钢	钢板-1	钢板-2	钢板-3	胀栓规格
DN≤80	[8#	100×200×6	100²×6	160²×6	4× M10
DN≤125	[10#	120×200×8	120²×8	200²×8	4× M10
DN≤300	[12#	140×200×8	140²×8	200²×8	4×M10

表10管道支架的最大间距见下表：

公称直径（mm）		DN20-25	DN32-50	DN65-125	DN150-200	DN250-300
支架的最大间距（m）	垂直管	2.4	3.0	3.5	4.0	5.0
支架的最大间距（m）	水平管	1.8	2.4	4.0	5.0	6.0

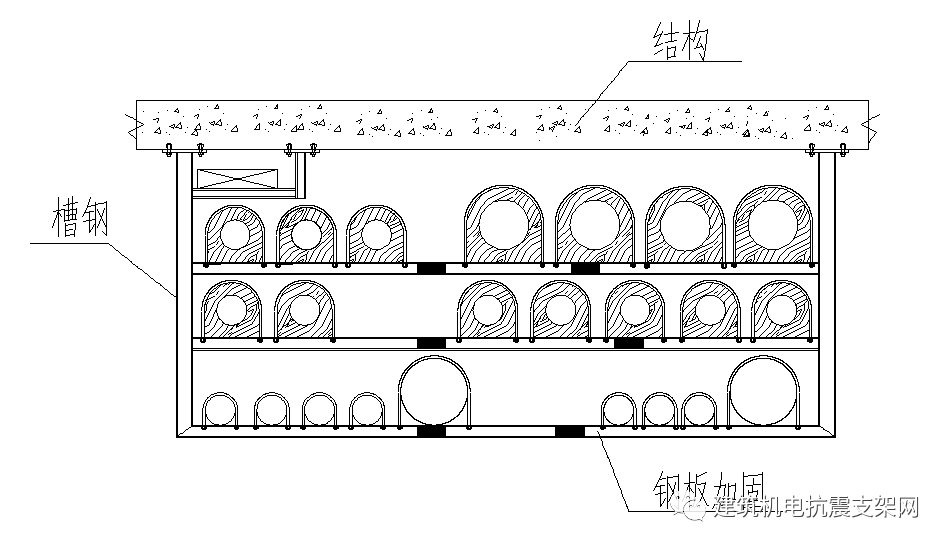

管道综合支吊架


材料选用通过综合管道受力分析后肯定。

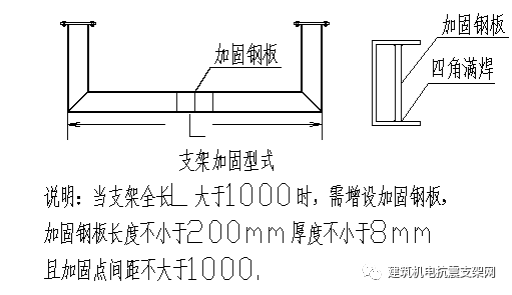

支架加固原则


四、支吊架的设置原则

垂直管道支架

管井内立管支架采用落地式安装，每层都设置，楼层超过5m时，在楼层中间位置增设承重与墙体的支架；安装于地面的支架高度为支架底边高于套管50mm。

水平管道吊架

管道支架的最大间距见下表：

公称直径（mm）		DN20-25	DN32-50	DN65-125	DN150-200	DN250-300
支架最大间距	水平管	1.8	2.4	4.0	5.0	6.0

当采用成排管道组合支架时，支架间距取大管设置间距，其他管道间距不知足要求时应单独增设支吊架。

防晃支架

水平管道起点、转向处、分支处、长度超过15m、结尾、补偿器补偿端距补偿器法兰盘4D处、直径大于100mm阀门双侧设置防晃支架

固定支架

补偿器固定端距补偿器法兰盘4D处设置固定支架
